Ovladač WSB2-40 může komunikovat s centrálou CP-20xx i s externími mastery CF-214x pro řadu Foxtrot2. Platí, že instalace se systémem Foxtrot, kde jsou použity periferní moduly ze systému iNELS2 lze upgradovat s použitím centrálních jednotek Foxtrot 2. Výjimkou jsou moduly, které nebyly podporované ani první řadou Foxtrotu, tj. centrálními jednotkami CP-10xx.

Projekty v Mosaicu, kde byla konfigurace vytvořena pomocí Správce jednotek je potřeba zkonvertovat a konfiguraci převést do IO Configuratoru. Pak se dá provést záměna původní centrální jednotky CP-10xx za CP-20xx. V dialogovém okně pro záměnu centrálních jednotek lze přesunout celé sběrnice CIB z jednoho systému na druhý přetažením myší. Nastavení jednotek i popis vstupních a výstupních signálů tak zůstanou zachovány. Projekty vytvořené v prostředích IDM nebo FoxTool převést do prostředí Mosaic nejde a tudíž je v případě výměny centrální jednotky nutné napsat software v Mosaicu znovu. Tolik asi ve zkratce ke kompatibilitě těchto starších jednotek se stávajícími centrálními jednotkami.

Nejde to tak jednoduše, I/o conf. jednotky načte, po překladu se ve stromu jednotek za WSB2.40 objeví červený vykřičník, nekomunikují, až po odpojení a znovu připojení linky CIB naběhne komunikace. To se opakuje po každém restartu. Pokud byla připojena SA2-012M, ta se chová standartně, restarty ji nevadí.

L.Z

Jaké jednotky na té CIB lince jsou? Jen ty WSB2-40 a SA2-012? Můžete přiložit soubor s konfigurací (např. IOS_config.xml z adresáře WWW/LOGS na flashdisku centrální jednotky? K výpadku komunikace dojde pouze při restartu programu nebo komunikace vypadává i za chodu?

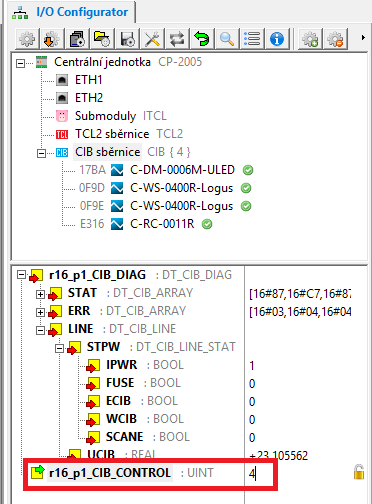

V případě, že jde o moduly napájené z CIB sběrnice, je možné je zrestartovat zapsáním hodnoty 4 do řídicího slova rx_py_CIB_CONTROL (viz obrázek).

Lze to provést i z uživatelského programu, vyhodnocovat lze rx_py_CIB_DIAG.STAT[i], kde index odpovídá logické adrese modulu v projektu. Správné hodnoty jsou střídavě 16#87 a 16#C7. Naopak, když se centrální jednotka snaží navázat s periferiemi komunikaci, ve statusu bude hodnota 16#90 a zároveň bude vidět, jak se zvyšuje hodnota počítadla chyb v poli ERR. Tu hodnotu je potřeba zapsat jednorázově, na náběžnou hranu, jinak se bude sběrnice stále restartovat. Po zpracování příkazu systém hodnotu nastaví zpátky na 0. Jestliže dochází k výskytu chyb častěji, bude potřeba najít příčinu, ale jen na základě dosud poskytnutých informací ji nedokážu určit.

L.Z

Je to zapojeno jako zkušební varianta, 3x WSB 2, 1 Logus, 1x SA2,  RLC stmívač, + nová tlačítka ABB, Po restartu systému a následném restartu CIB se systém chová standartně. Je to test, příprava na rekonstrukci systému, sestava,CU2-01, ext.master, 10x SA 12, cca 60x WSB 2, nějaké binární vstupy. Chci vědět so čeho půjdu, nelze si dovolit selhání.

Pokud tam je CFox modul C-DM-0402M-RLC, tak ten je s moduly iNELS nekompatibilní. V komunikaci s těmito moduly se totiž používají dlouhé zprávy (dělené) a ty neumí iNELS jednotky zpracovat, takže pokud taková komunikace na lince je, tak to iNELS jednotky zmate, proto mají výpadky v komunikaci. Jediným řešením je zapojit stmívač C-DM-0402M-RLC na jinou CIB linku. Stejně se to bude chovat s jakýmkoliv modulem ze sortimentu CFox, který má v dokumentaci uvedeno, že vyžaduje nové mastery CF-1140/CF-1141. Naopak moduly, které mohou využívat jak mastery MI2-0xM, tak CF-114x, lze bez problémů kombinovat na stejném CIB rozhraní i se staršími jednotkami iNELS.
