Dobrý den,
na stávající MVE máme k PLC CP-1003 připojeny dva operátorské panely ID-07 (TXN 054 25.11).
Jsou připojeny jako slave na sběrnici RS422.
Displej na konci sběrnice přestal zobrazovat data z PLC a probíhaly na něm pouze znaky.
Ale občas se zobrazilo mezi znaky slovo z menu. Jakoby byla špatná synchronizace.
Máme krátké video ale nejde mi přiložit.
Poprosili jsme zákazníka, aby zkusil mezi sebou prohodit komunikační karty MR-17 v operátorských panelech.

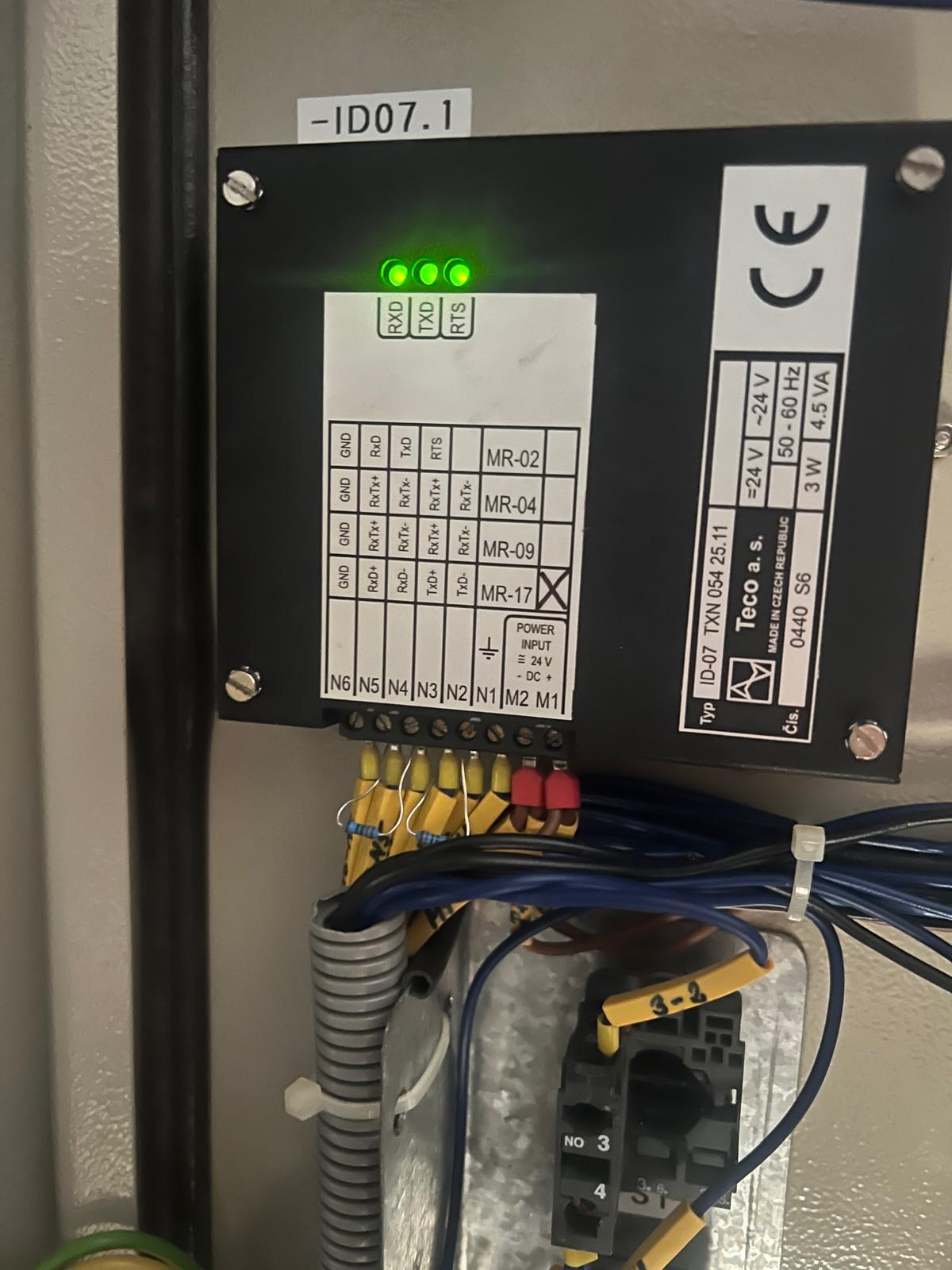

Bohužel funguje pořád jen první panel a druhý nyní zobrazuje stav "communication error".
Po vrácení karet MR-17 je stále zobrazeno hlášení "communication error" na druhém panelu.
Varianty jsem zakreslil v příloze.

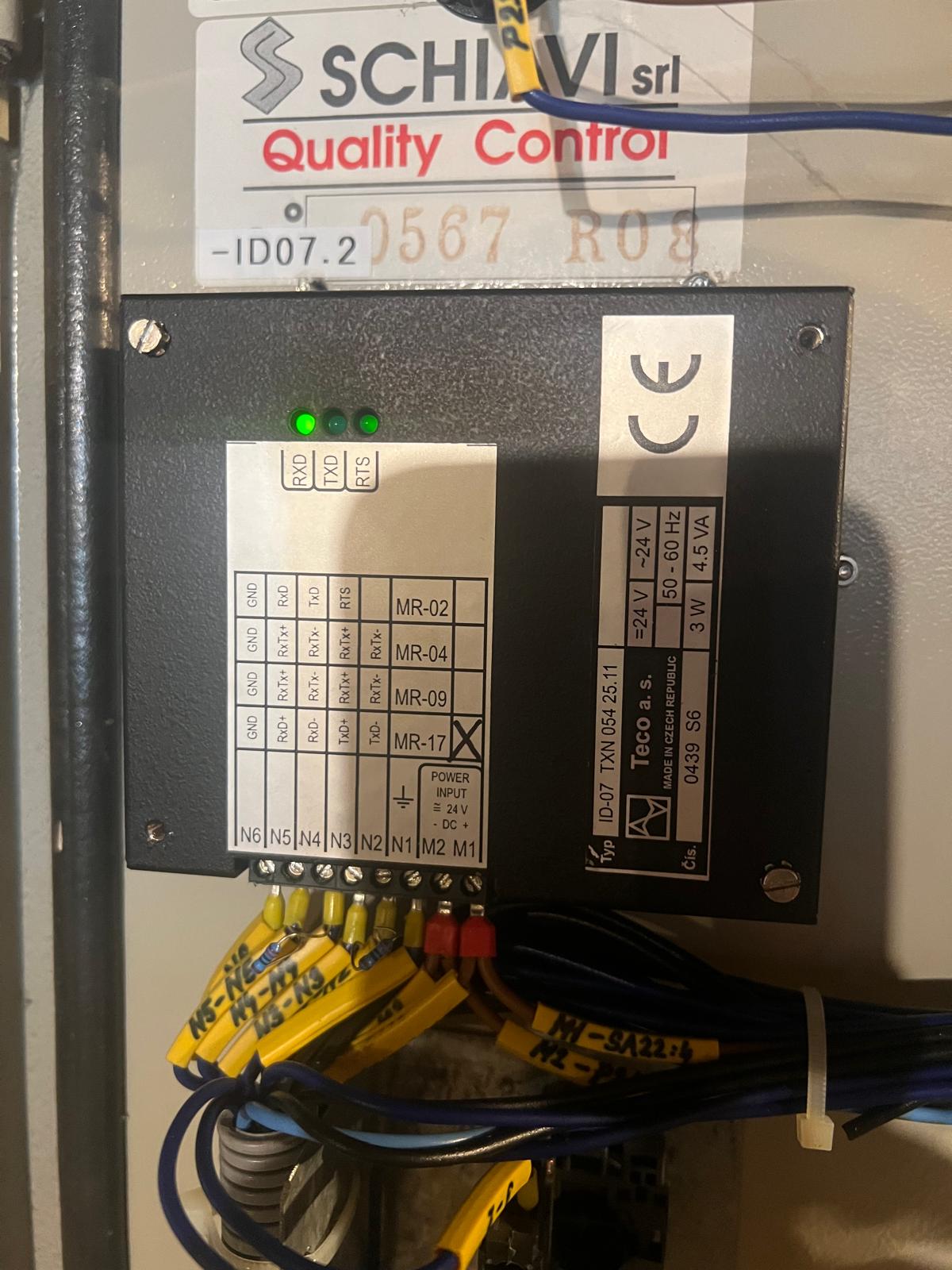

Na druhém panelu svítí pouze LED RxD a RTS (slabě) viz foto.
Pro jistotu jsem nechal zkontrolovat zapojení a mělo by být v pořádku.
1) V PLC se nic nezměnilo, ale jen pro kontrolu. Mám nastaveno 19,2kb/s a displeje jsou připojeny do automatu v PLC síti v HW manageru.
Je potřeba nějaké další nastavení?
2) Na displejích jsme nastavili SLAVE a rychlost 19,2kb/s. kodování WIN1250
3) Zákazník si sehnal panel ID-07 a zkusil ho vyměnit, ale chová se stejně jako původní.
4) Může být problém v komunikační kartě MR-17? Máte ještě karty MR-17 skladem?
Mohla na této kartě odejít vysílací strana? Zvláštní bylo, že na prvním panelu fungovaly obě karty.
