Dobrý den,

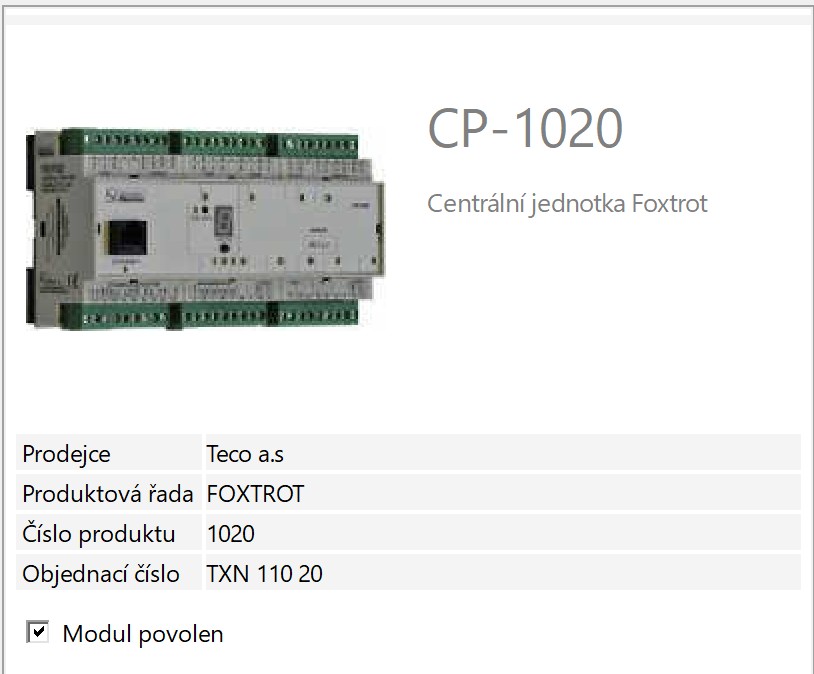

při nahrávání programu do CP-1020 se po proběhnutí zobrazí chyba:
Chyba přenosu souboru do PLC.
Program se mi nyní zvětšil nad 128 kB.
Ale Informace o programu ukazují, že kapacita CP je 196 kB a využito je jen 65%:
Kód programu: 128826 (65%) [196608/67782]
V čem je tedy problém? Je možné do CP-1020 nahrát program větší než 128 kB nebo není?
Viz též přílohy.
Děkuji za pomoc,
Radomír Kadlec
Odpovědi 1
Dobrý den,
chyba přenosu souboru do PLC souvisí s uložením souborů na paměťovou kartu. Když zkompilujete projekt, soubory, které se mají uložit na paměťovou kartu jsou v adresáři SendRoot. Jestliže je zapnuté automatické odeslání souborů do PLC spolu s programem (což je výchozí nastavení), tak se nejprve nahraje program do paměti RAM a pak se odešlou soubory na kartu. Pokud je karta zaplněná, má poškozený souborový systém nebo zcela chybí, skončí nahrávání programu touto chybou.
Ta tedy nijak nesouvisí s tím, jak velký je program nebo kolik bytů zabírají proměnné v registrech. Když se podíváte v IO Configuratoru na informace přečtené z připojené centrální jednotky (ikona Aktuálně připojená HW konfigurace), tak tam je vidět, jestli byla při startu PLC paměťová karta nalezena. Když se podíváte přes menu PLC / Souborový systém PLC, vidíte i obsah paměťové karty a velikost volného místa.
