Dobrý den,
mám asi týden nový modul C-RC-0011R připojený přes CIB k CP-1020.
Když nastavím v IO konfiguraci offset interní teploty (např. -0.7), přeložím program a restartuji PLC, offset se neuplatní, hodnota je stále 23.3.
Totéž chování je také u hodnoty externí teploty. Zkoušel i větší hodnoty offsetu, třeba 2.0 a 10.0.
Mám aktuální Mosaic 25.1, aktualizoval jsem vše v Mosaic a také veškerý firmware.
V programu má C-RC-0011R napojené vstupy a výstupy na blok fb_iTimeProgWeek.

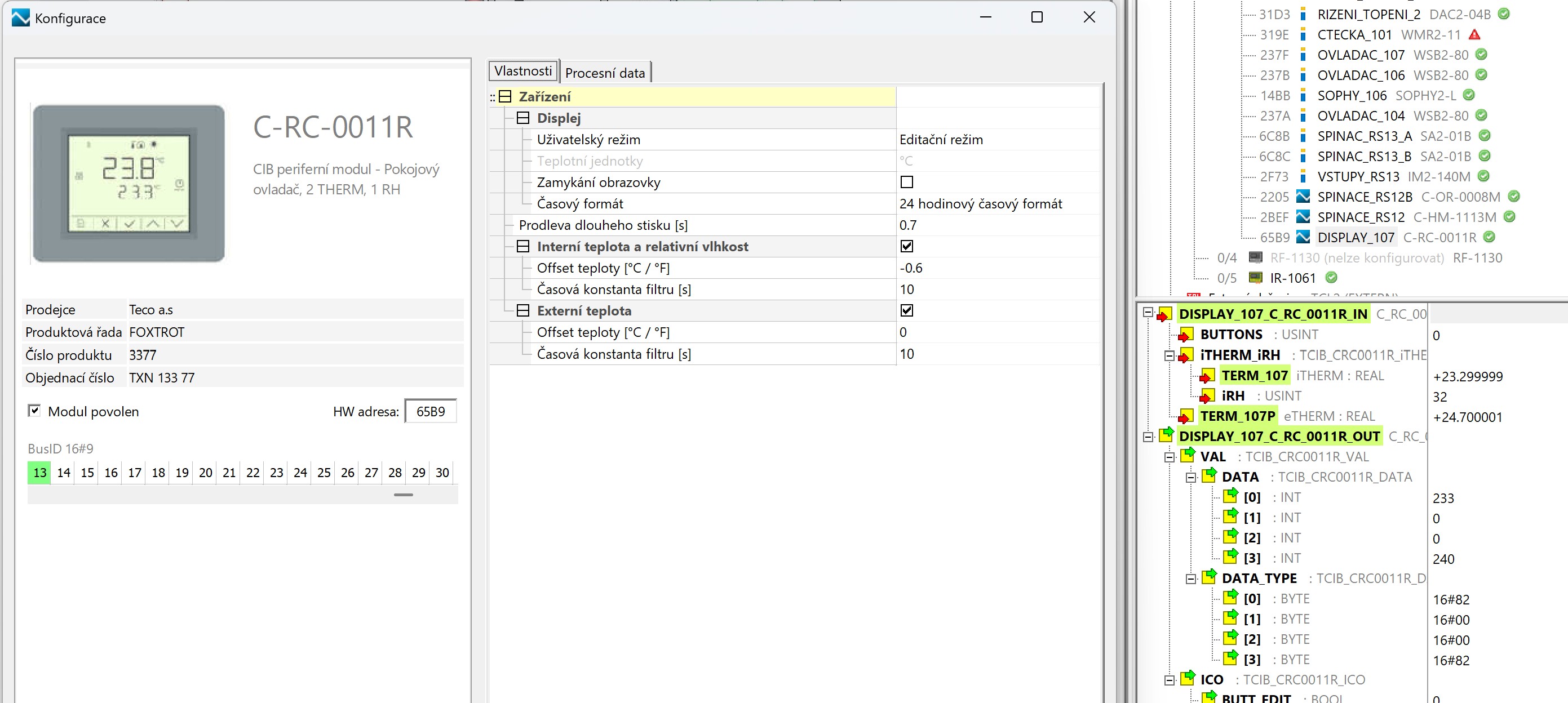

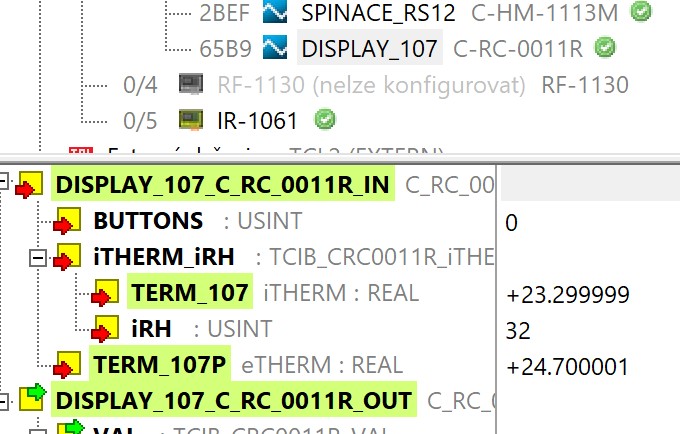

Viz též přiložené screenshoty: nastavení offsetu, stejná hodnota teploty po restartu PLC.
Jinak po zásahu do instalace mi vypadla komunikace se čtečkou karet INELS WMR2-11 a také u komunikace s novým modulem C-RC-0011R občas problikne v I/O Configurátoru červený trojúhelník. Proměřoval jsem napájecí napětí sběrnice, je všude více než dostatečné, čtečka je v podstatě na začátku sběrnice, modul C-RC-0011R přibližně uprostřed. Ostatní moduly jsou bez chyb. Stínění kabelů je propojené a všechny nestíněné vodiče jsou vždy co nejkratší. Topologii sběrnice zatím zachovávám lineární, takže kabely vedou mnohdy zbytečně tam a zase zpět, ale samozřejmě netvoří smyčku. Na konci linie není žádný ukončovací člen, ale poslední je spínací modul SA2-01B. Případně bych mohl topologii upravit na propojené hvězdice přepojením v rozvaděčích, aby se celková délka vedení zkrátila.
Velmi děkuji za radu,
Ing. Radomír Kadlec
Odpovědi 1
Dobrý den,
omlouváme se za chybu, offset jsme opravili, je vydaný nový firmware pro C-RC-0011R v2.3, který stáhnete přes Mosaic Updater v nástrojích v Mosaicu.
Co se týká CIB sběrnice, máte možnost připojit C-RC-0011R na linku bez iNELS modulů? Problém bude v tom, že C-RC-0011R používá dlouhé zprávy (dělené) a staré iNELS moduly si s nimi neumí poradit.Když C-RC-0011R z konfigurace vyřadíte nebo zakážete obsluhu, začne WMR2 opět fungovat? Toto bych ještě prověřil.
