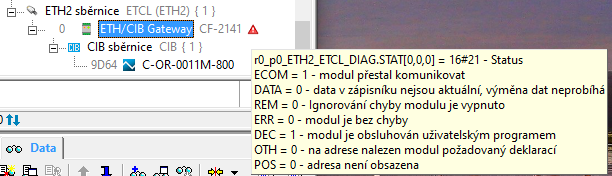

Mám jednotku CP-2000 a k ní jsem přes port ETH2 přímo UTP kabelem připojoval modul pro další CIB sběrnici CF-2141 a na ní modul C-OR-0011M-800. Vše chvíli fungovalo, ale pak mi na modulu přestala blikat kontrolka CIB značící probíhající komunikaci. Tak jsem otevřel Mosaic a v I/O konfigurátoru vidím u ETH/CIB Gateway CF-2141 červený vykřičník. Když na něj najedu, tak mi píše status 16#21 - viz screen. Nevíte, prosím, kde by mohl být problém? Všechny moduly jsem aktualizoval před chvilkou na poslední verzi FW a jednotku restartoval, ale nepomohlo to. Děkuji.
Odpovědi 4
Pošlete mi, prosím, soubor logů debug_info.zip. Získáte jej přes konfigurační web centrální jednotky, stránka Debug. Pokusím se z něj zjistit víc informací o problému.
Dobrý den, děkuji, posláno na mail.
Podle konfigurace stažené z PLC to vypadá, že adresový přepínač CF-2141 je nastaven v poloze 1, ale podle uložené konfigurace je v I/O Configuratoru modul na adrese 0. Když se přepínač otočí za běhu systému, tak se nic neděje, modul komunikuje dál s původní adresou. Jakmile se provede restart, což tady následovalo po updatu konfigurace, tak se teprve uplatní nová adresa a pak ta komunikace s centrálou přestala fungovat. Tím, že u komunikačních modulů nenastane tvrdá chyba a zastavení běhu programu po výpadku komunikace, tak se to na centrále nijak neprojeví. Tedy, buď je přepínač skutečně pootočený nebo vadný a vrací špatnou adresu (posunutá hodnota odporu pro polohu 0).
Dobrý den, super, děkuji. Máte pravdu. Přepínač byl pootočený a po otočení na pozici 0 a restartu vše funguje. Děkuji mnohokrát za pomoc.
Tento dotaz je vyřešený.
